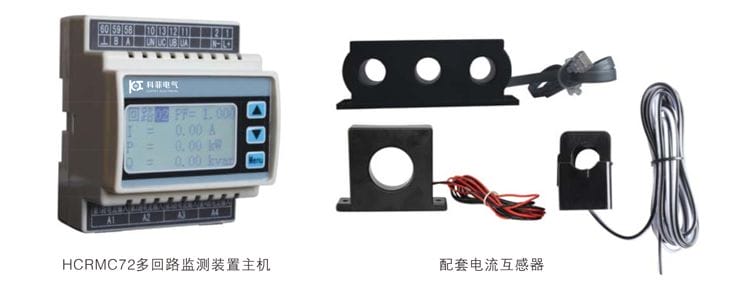

一、概 述

　　HCRMC72系列多回路監測裝置主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能集中測量顯示并通過RS485通訊口與上位機實現數據交換，極大地方便了用電自動化管理。HCRMC72系列多回路監測裝置包括HCRMC72-E1(單相多回路監測裝置)和HCRMC72-E3(三相多回路監測裝置)兩種規格。一個HCRMC72 多回路監測裝置就能實現對4個三相電網或12個單相電網的電參量的測量，300A以下電流回路各相一次穿過配套電流互感器(配套電流互感器分100A/20mA和300A/50mA二種參數規格，當監測回路的電流≤A100A時可選100A/20mA的三相一體式閉環型電流互感器或開口式互感器；當監測回路的電流在100A～300A之間時，可選300A/50mA的單相閉環型電流互感器)，不需再另配常規的5A電流互感器，配套互感器的二次mA信號用標準的6芯網線端接、傳輸，大大方便了系統的接線、安裝、調試；可極大地節約安裝空間和用戶的投資，降低了系統成本。

　　HCRMC72系列多回路監測裝置具有精度高、穩定性好、實用性強、功能強大、體積小巧、安裝方便（采用DIN35mm導軌安裝）等優點，并具有良好的EMC性能。

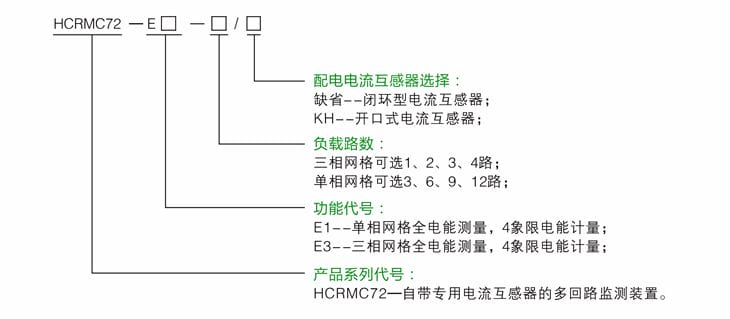

二、型號說明

二、型號說明

三、功能特點

◆  測量顯示單相或三相網絡中的母線電壓、多回路電流、功率等電參數；多回路分別計量正、反向有功以及無功電能；

◆  300A以下電流回路各相一次穿過配套電流互感器 (配套電流互感器分100A/20mA和300A/50mA二種參數規格，當監測回路的電流≤100A時可選100A/20mA的三相一體式閉環型電流互感器或開口式互感器；當監測回路的電流在100A～300A之間時，可選300A/50mA的單相閉環型電流互感器)，不需再另配常規的5A電流互感器，配套互感器的二次mA信號用標準的6芯網線端接、傳輸，可省卻較大的安裝空間和大量的施工時間；

◆  當監測回路電流>300A時，需外配二次電流為5A或1A的測量CT，建議選用HCRMC168系列，HCRMC168系列內置5A微型電流互感器；

◆  標配一路RS485通訊接口，MODBUS-RTU協議，可方便實現配網自動化；

◆  帶有LCD顯示，方便組網時通訊參數設置和數據查看；

◆  體積小巧，35mm標準導軌安裝方式 。

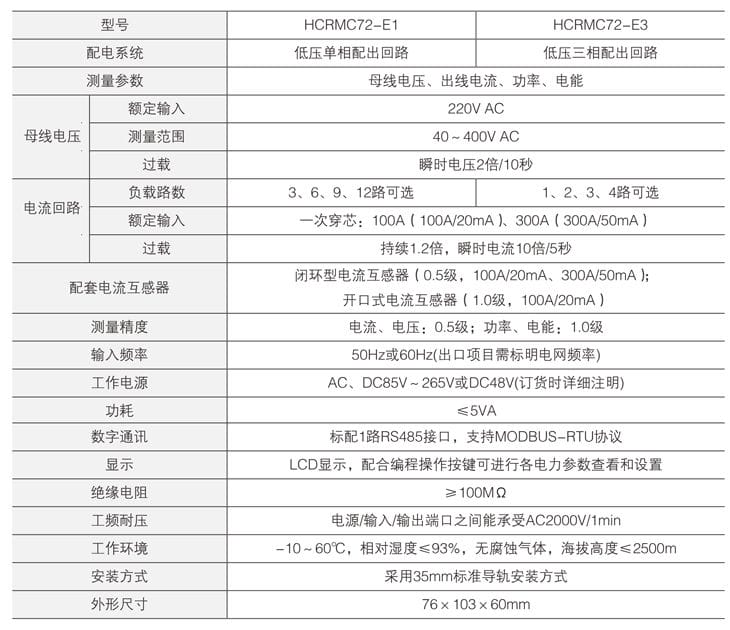

四、技術參數

五、外形尺寸及安裝方式

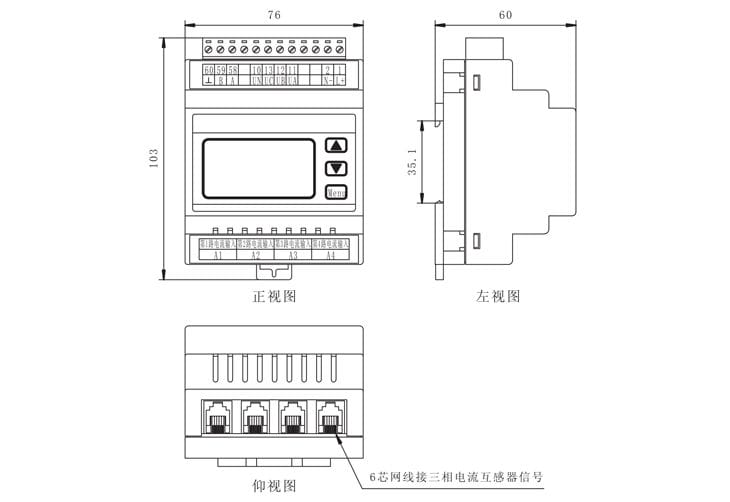

1、主機外形尺寸和安裝方式

安裝方式：主機固定安裝在35mm的標準導軌上即可。

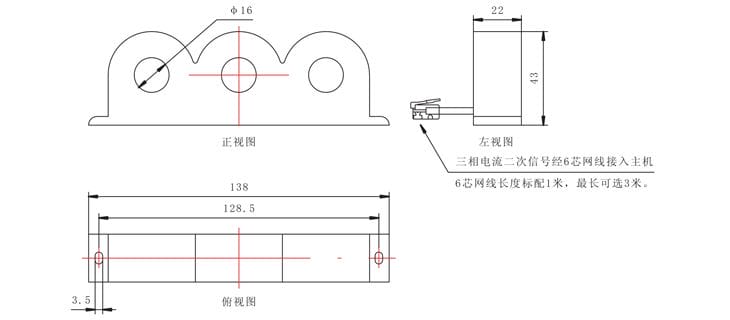

2、配套100A/20mA三相一體式閉環型電流互感器外形尺寸及安裝方式

安裝方式：100A/20mA三相一體式閉環型電流互感器為開孔螺栓安裝方式，在柜內合適的位置開兩個橫向間距為128.5mm的Φ4.0mm圓孔，再用兩個M3螺栓配合螺母把配套電流互感器固定住。

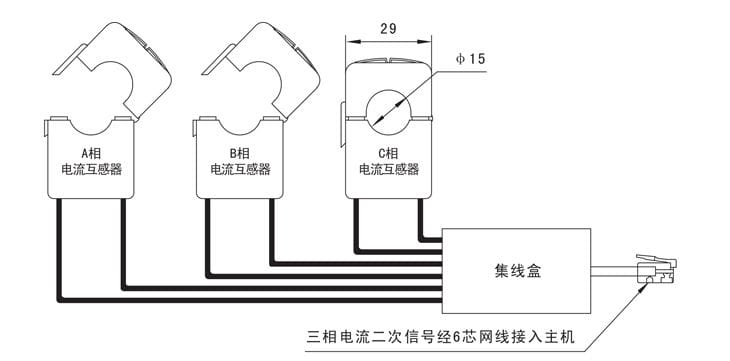

3、配套100A/20mA開口式電流互感器外形尺寸及安裝方式

 開口式電流互感器、集線盒安裝方式：在既有的待測量電參數的主線路，無需拆下原線路，只需按上圖中A相電流互感器一樣打開暗扣，把對應相位的電流互感器按正確電流方向套在原有線路上，再按上圖中C相電流互感器一樣扣上暗扣。開口式電流互感器因尺寸較小，沒有安裝孔，可用尼龍?jiān)鷰Ч潭ㄔ诤线m的位置。集線盒可安裝在35mm標準導軌上。

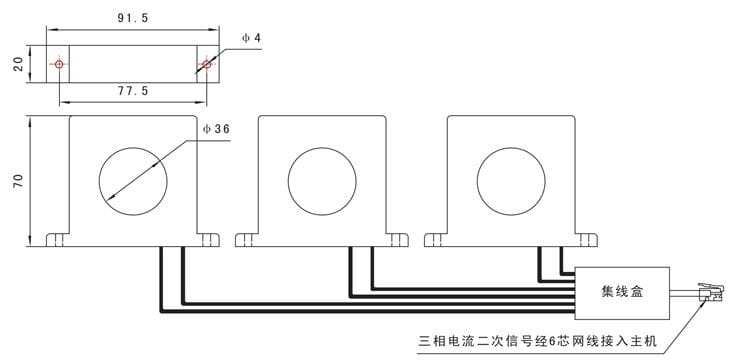

4、配套300A/50mA單路閉環型電流互感器外形尺寸及安裝方式

安裝方式：300A/50mA單路閉環型電流互感器為開孔螺栓安裝方式，在柜內合適的位置開2個間距為77.5mm的Φ5.0mm圓孔，再用2個M4螺栓配合螺母把配套電流互感器固定住。集線盒可安裝在35mm標準導軌上。

六、接線方式

1、HCRMC72-E3三相多回路監控裝置固定安裝在35mm的標準導軌上后，按以下接線圖接線使用：

注1：1#-2#端子接工作電源，上圖為AC220V供電的接線示意圖，直流供電時注意直流電壓等級；11#、12#、13#、10#端子接三相電壓母線信號，上圖為三相四線（有中心線）接線方式；當電壓系統為三相三線時，10#端子不接N線而與12#端子短接。

注2：當線路額定工作電流≤300A時，主線路一次穿過自帶電流互感器MCT即可；當線路額定工作電流＞300A 時，需外置二次電流為5A或1A的測量型電流互感器，建議選用HCRMC168系列，HCRMC168系列內置5A 微型電流互感器。

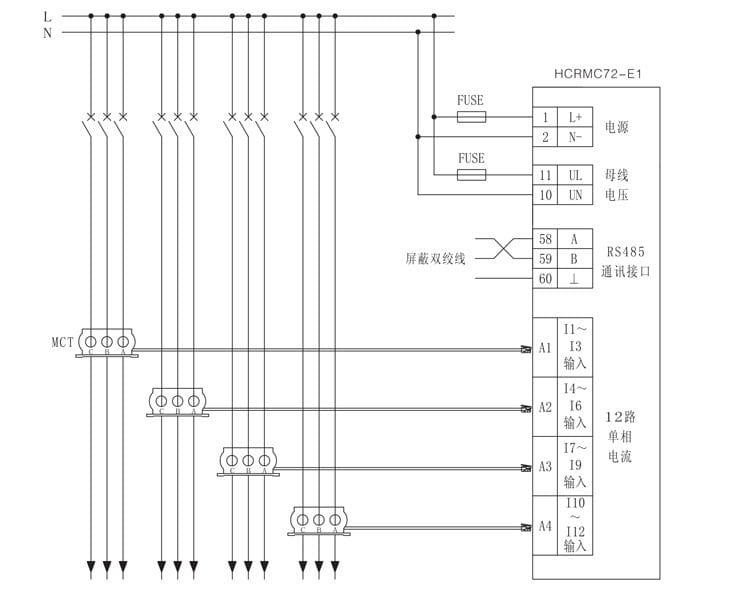

2、HCRMC72-E1單相多回路監控裝置固定安裝在35mm的標準導軌上后，按以下接線圖接線使用:

注1：1#-2#端子接工作電源，上圖為AC220V供電的接線示意圖，直流供電時注意直流電壓等級；11#、10#端子接電壓母線信號；單相測量時，電壓與電流信號必須取同相。

注2：當線路額定工作電流≤300A時，主線路一次穿過自帶電流互感器MCT即可；當線路額定工作電流＞300A時，需外置二次電流為5A或1A的測量型電流互感器，建議選用HCRMC168系列，HCRMC168系列內置5A微型電流互感器。

七、訂貨說明

訂貨時，請?jiān)敿?xì)寫明所需產品的型號、電壓/電流規格、接線方式、配套互感器型式、訂貨數量等相關內容。
