一、概 述

　　經濟的飛速發展促使了建筑領域的蓬勃發展，使得建筑能耗在我國能源發展中所占的比重越來越重，急劇增加了對能源的需求。經濟的發展和能源供應相對緊缺的矛盾，正成為制約我國經濟發展的關鍵。國家將能源問題從國家安全的高度來對待，住房和城鄉建設部要求開展節能、節地、節水、節材和環境保護工作，走可持續發展的道路。

　　針對能源浪費現象，國家出臺了相關文件。國務院簽署的中華人民共和國國務院令第531號《公共機構節能條例》，已在2008年7月23日國務院第18次常務會議通過，自2008年10月1日起施行。《公共機構節能條例》第十四條明確指出：公共機構應當實行能源消費計量制度，區分用能種類，用能系統實行能源消費分戶、分類、分項計量，并對能源消耗狀況實行監測，及時發現、糾正用能浪費現象。

　　住房和城鄉建設部建科[2008]114號文（2008-06-24）《關于印發國家機關辦公建筑和大型公共建筑能耗監測系統建設相關技術導則的通知》，對于能耗監測系統作了具體規范。因此，必須建立大型公共建筑能耗監測平臺，對全國重點城市重點建筑能耗進行實時監測，并通過能耗統計、能源審計、能效公示、用能定額和超定額加價等制度，促使國家機關辦公建筑和大型公共建筑提高節能運行管理水平，為政府政策的制定和決策提供參考。

　　HC4000建筑能耗分析管理系統，依據建筑能耗分析管理的相關“技術導則”、“技術規范”要求，能耗數據采用人工采集和自動采集二種采集方式。人工采集的數據包括建筑信息、不能通過自動采集的能耗量等；自動采集的數據包括建筑分項能耗數據和分類能耗數據，由自動計量裝置實時采集，通過自動傳輸方式實時傳輸至數據中心。

二、參考標準

●  GB50052-2009       《供配電系統設計規范》

●  GB50054-2011       《 低壓配電設計規范》

●  DL/T 698    　　     《電能信息采集與管理系統》

●  DL/T 698.1-2009    《電能信息采集與管理系統-第1部分：總則》

●  DL/T 698.2-2010    《電能信息采集與管理系統-第2部分：主站技術規范》

●  DL/T 698.31-2010  《電能信息采集與管理系統-第3-1部分：電能信息采集終端技術規范-通用要求》

●  DL/T 698.35-2010  《電能信息采集與管理系統-第3-5部分：電能信息采集終端技術規范-特殊要求》

●  DL/T 698.41-2010  《電能信息采集與管理系統-第4-1部分：通信協議-主站與電能信息采集終端通信》

●  GB50189-2005       《公共建筑節能設計標準》

●  JGJ176-2009          《公共建筑節能改造技術規范》

                                    《國家機關辦公建筑及大型公共建筑分項能耗數據采集技術導則》

                                    《國家機關辦公建筑及大型公共建筑分項能耗數據傳輸技術導則》

                                    《國家機關辦公建筑及大型公共建筑能耗監測系統樓宇分項計量設計安裝技術導則》

                                    《國家機關辦公建筑及大型公共建筑能耗監測系統數據中心建設與維護技術導則》

                                    《國家機關辦公建筑和大型公共建筑能耗監測系統建設、驗收與運行管理規范》

                                    《國家機關辦公建筑和大型公共建筑能耗動態監測系統軟件開發指導說明書》

三、系統構成

　　能耗分析管理系統是指通過對國家機關辦公建筑和大型公共建筑安裝分類和分項能耗計量裝置，采用遠程傳輸?shù)仁侄渭皶r(shí)采集能耗數據，實現重點建筑能耗的在線監測和動態分析功能的硬件系統和軟件系統的統稱。其中，分類能耗是指根據國家機關辦公建筑和大型公共建筑消耗的主要能源種類劃分進行采集和整理的能耗數據，如：電、燃?xì)狻⑺?。分?xiàng)能耗是指根據各類能源的主要用途劃分進行采集和整理的能耗數據，例如，電量分項能耗應當包括：照明插座用電、空調用電、動力用電、特殊用電。

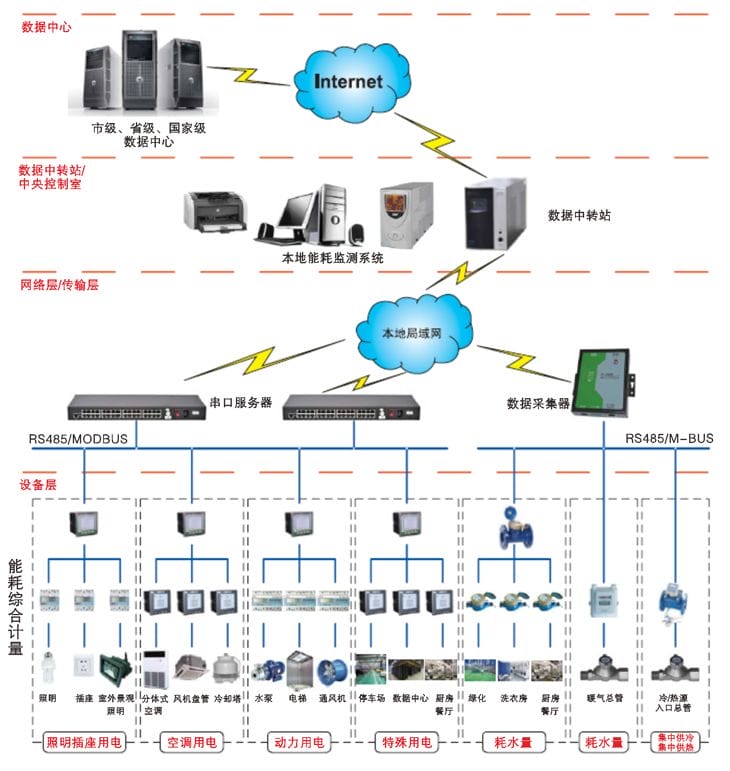

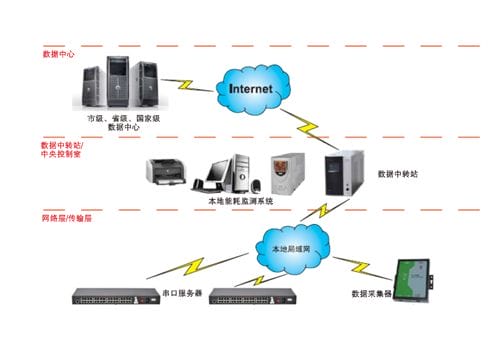

　　HC4000建筑能耗分析管理系統以計算機、通訊設備、測控單元為基本工具，根據現場實際情況采用現場總線、光纖環網或無線通訊中的一種或多種結合的最優化的組網方式，為大型公共建筑的實時數據采集及遠程管理與控制提供了基礎平臺，它可以和檢測設備構成任意復雜的監控系統。開放性、網絡化、單元化、組態化地采用面向?qū)ο蟮姆謱印⒎旨墶⒎植际街悄芤惑w化結構。建立如下層次結構：

四、系統功能

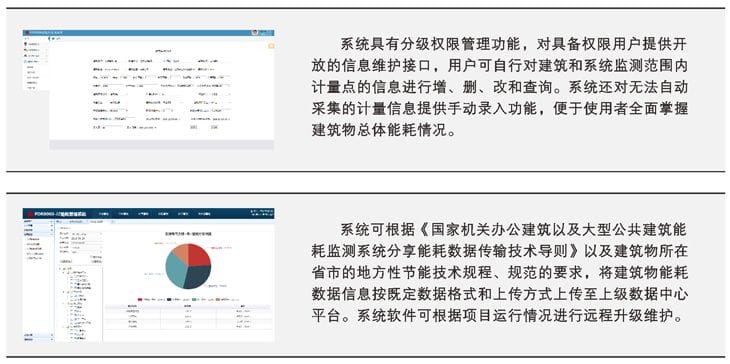

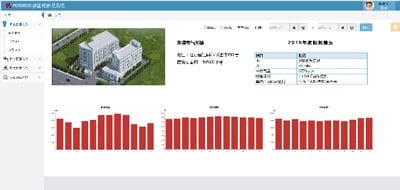

	系統可通過查詢功能，統計建筑物各分類能耗--電、水、氣、集中供熱、集中供冷以及其它能源消耗量，自動折算成相應的標準煤消耗量，從而反映建筑物當年各分類能耗用能和綜合能耗。系統以柱狀圖形展現各類能耗的消耗趨勢，便于業主方實時直觀掌握能源消耗情況。

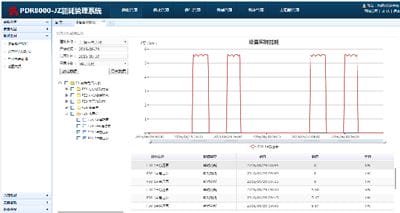

	系統可反映出建筑物當日與昨日同期、當月與上月同期、當年與上年同期總體用能的對比情況，并顯示建筑物當前10分鐘的功率曲線，當月用能比例及當月日耗電情況。便于業主方對能耗消耗的趨勢進行對比分析，判斷用能走勢，及時調整設備運行計劃，節約能源消耗。
	系統可依據建筑物能源消耗的分布情況進行能耗計量點的選取和設置，用戶可通過相關界面調取該建筑物各能耗節點的能耗統計報表，統計數據采用柱狀圖同比環比分析的方式，直觀反映統計數據的趨勢。

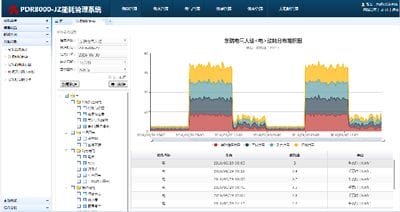

	系統依據住建部分類分項能耗數據采集導則，將建筑物耗電分為照明插座、空調、動力和特殊用電，并進行逐日、逐月、逐年的統計，統計數據采用柱狀圖或堆積圖的方式，直觀反映統計數據的趨勢和分布情況。
	系統依據住建部分類分項能耗數據采集導則，將建筑物耗電分為照明插座、空調、動力和特殊用電，并進行逐日、逐月、逐年的統計，統計數據采用柱狀圖或堆積圖的方式，直觀反映統計數據的趨勢和分布情況。
