一、概 述

　　HC5000電氣接點無線測溫系統主要應用于高壓電傳輸、應用的行業，例如電力、鋼鐵、采礦、石油、化工等行業的高壓開關柜、變壓器、高壓電纜等高壓設備的觸頭、母排等電氣接點的溫度在線監測報警。

　　電力系統高壓設備在長期運行過程中常出現表面氧化腐蝕、緊固螺栓松動，觸點和母線排連接處老化等問題，造成設備過熱甚至出現嚴重事故。而開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫，傳統的測溫方式都無法有效地解決這個問題。HC5000電氣接點無線測溫系統將溫度傳感器安裝到開關柜內的帶電接頭觸點上，在線測量該點溫度后，以無線方式將數據上傳，集中顯示，并實現語音提示，超溫報警，以便及時消除事故隱患。該系統采用低功耗設計、無線測溫等技術，具有隔離徹底、安裝方便、抗干擾能力強、工作可靠等特點。

二、參考標準

●  JJF1171-2007             《溫度巡回檢測儀校準規范》

●  NB/T42086-2016        《無線測溫裝置技術要求》

●  GB/T 2423.1-2008      《電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫》

●  GB/T 2423.2-2008      《電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫》

三、系統功能特點

◆  電氣監控系統分布圖：在顯示界面可以顯示一次系統模擬圖。

◆  溫度監測：在監控系統后臺集中顯示被測各點的溫度值。

◆  報警功能：實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能（需后臺帶音響）。

◆  故障顯示：被測設備溫度點的位置非正常工作時顯示故障。

◆  數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行數據查詢與歷史曲線顯示。

◆  權限管理：可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員許可操作方可生效。

◆  遠程通信：系統提供RS485、以太網、CAN總線通訊方式，以滿足遠程通信。

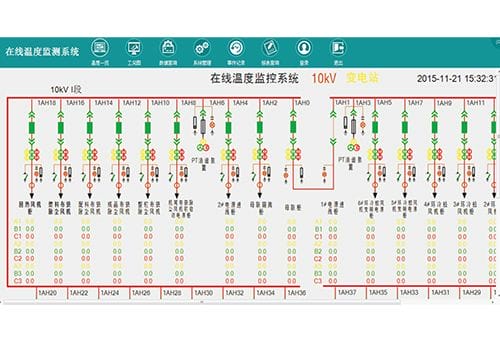

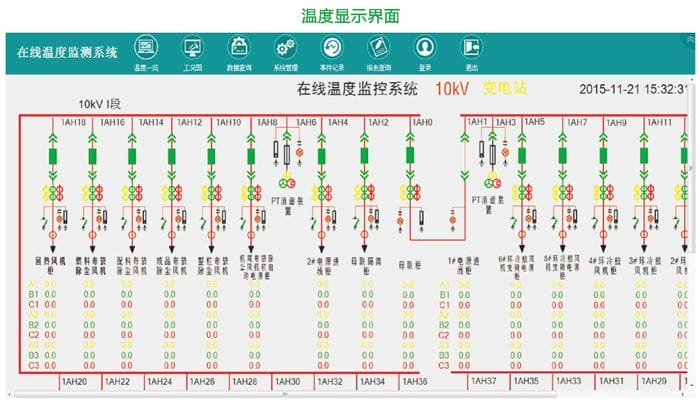

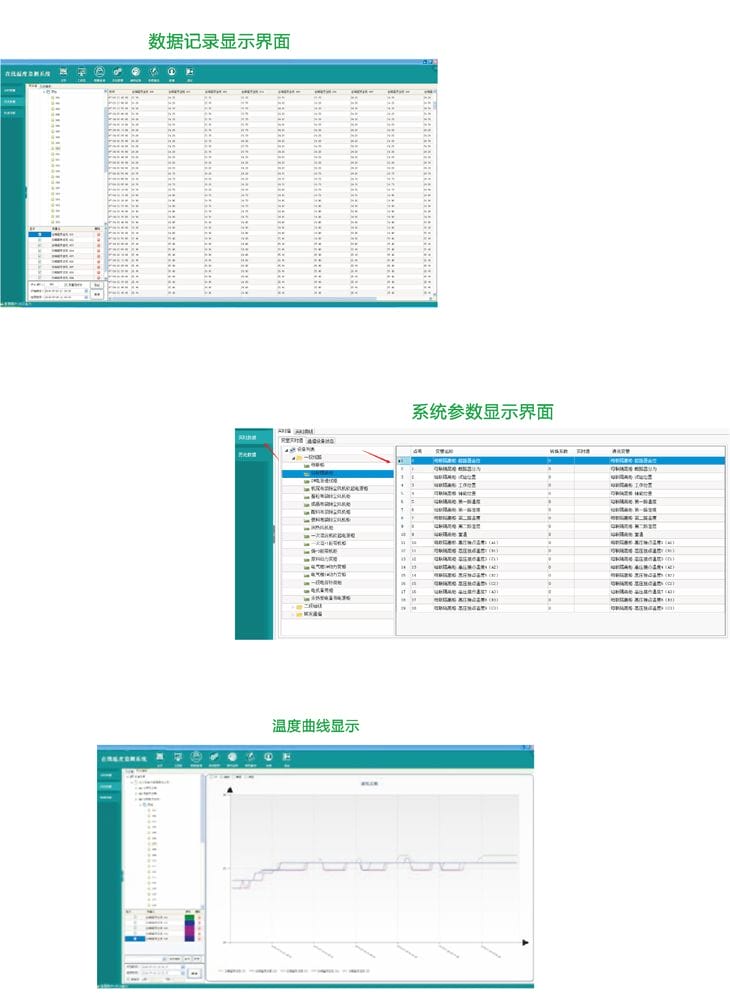

四、后臺系統顯示界面

五、測溫解決方案

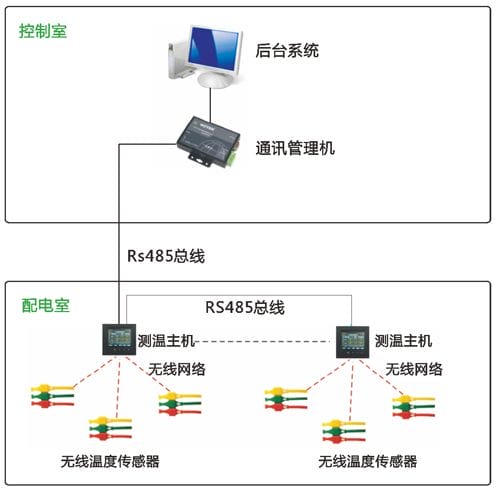

新建變電站無線測溫

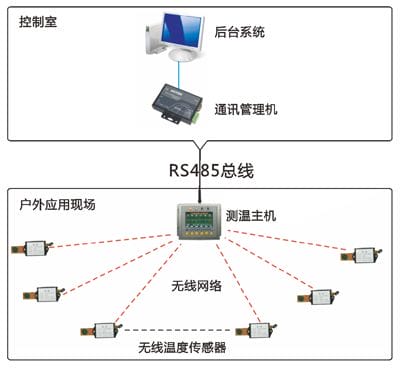

戶外測溫解決方案

備注： 1、無線溫度傳感器采用環氧灌封，安裝在戶外隔離刀閘、穿墻線夾套管接頭、變壓器進出樁頭， 戶外軟連接銅排搭接等電氣接點處。 2、測溫處理主機安裝采用壁掛方式安裝在變電站墻面上或者防水儀表箱內。 3、測溫處理主機通過RS485總線將數據上傳到后臺。

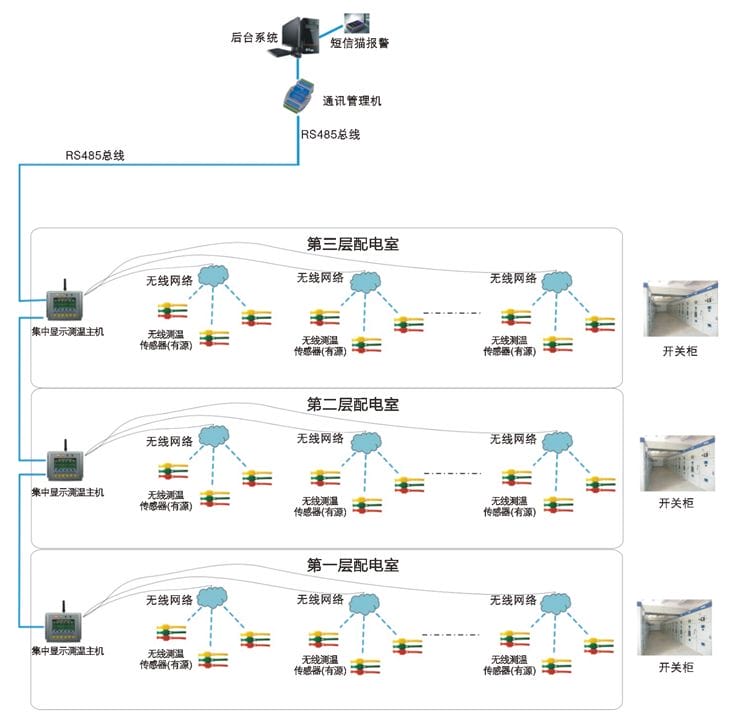

集中顯示變電站無線測溫方案（可用技改和低壓開關柜測溫）

備注：

    1、無線溫度傳感器可以安裝在高壓開關柜的：上下觸頭、隔離刀、電纜搭接頭、母排等電氣連接部位。

    2、無線溫度傳感器采用有源或無源溫度傳感器。

環網柜無線測溫方案（也適合箱式變電站）

備注：

     1、無線溫度傳感安裝于開關柜內設備電氣連接部位。

     2、測溫主機采用導軌式方式安裝在環網柜內。

     3、每個環網柜或分支箱配備一臺測溫主機和一個DTU模塊。測溫主機與DTU通過RS485總線連接。

     4、每個DTU模塊配備一張帶有GPRS上網功能的SIM卡。
