電量變送器是一種將被測電量參數（如電流、電壓、功率、頻率、功率因數等信號）轉換成直流電流、直流電壓并隔離輸出的裝置。產品符合國標GB/T13850–1998。
注：1、輸入與輸出對應關系一般為輸入信號標稱值0～100%對應變送輸出4～20mA，有特殊要求（如功率
變送器、直流電流/電壓變送器需正、反向變送輸出）需對應輸出DC4～12～20mA時，務必特殊說明。
2、考慮到用戶的接收設備有可能不監測20mA以上的信號，電壓輸入信號標稱值0～120%對應變送輸出
4～20mA。
● 功 能：測量單相電流、電壓信號，隔離變送輸出單路電流信號或單路電壓信號。
● 產品規格：JD264I 交流電流變送器
JD265I 直流電流變送器
JD264U 交流電壓變送器
JD265U 直流電壓變送器

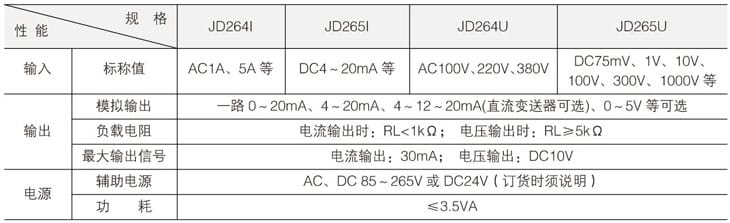

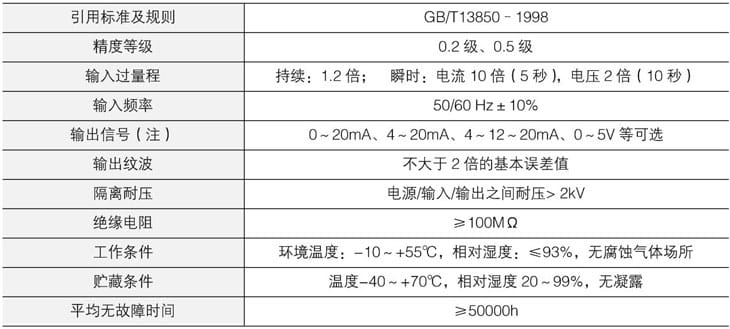

◆ 技術性能：
◆ 外形尺寸：

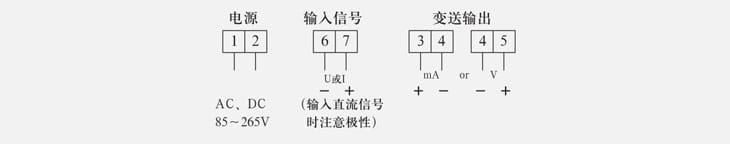

◆ 接線方式：
● 功 能：測量單相電流、電壓信號，隔離變送輸出雙路電流信號或雙路電壓信號。
● 產品規格：JD264I2 交流電流變送器
JD265I2 直流電流變送器
JD264U2 交流電壓變送器
JD265U2 直流電壓變送器

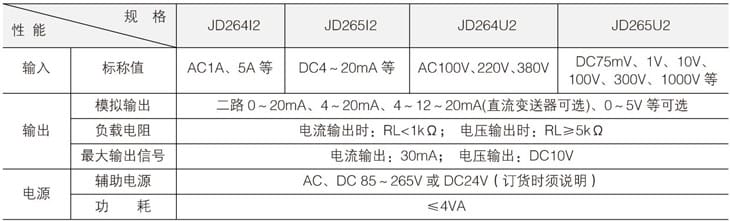

◆ 技術性能：
◆ 外形尺寸：

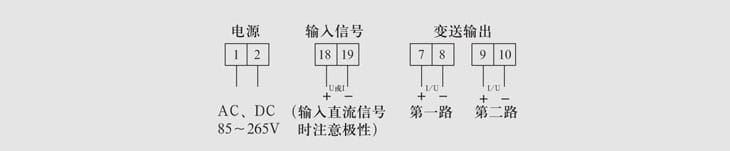

◆ 接線方式：
● 功 能：測量三相電流、電壓信號，隔離變送輸出三路電流信號或三路電壓信號。
● 產品規格：JD264I3 三路交流電流變送器
JD264U3 三路交流電壓變送器
◆ 技術性能：
● 外形尺寸：見圖1.2
● 安裝方式：可固定安裝在35mm的標準導軌上。

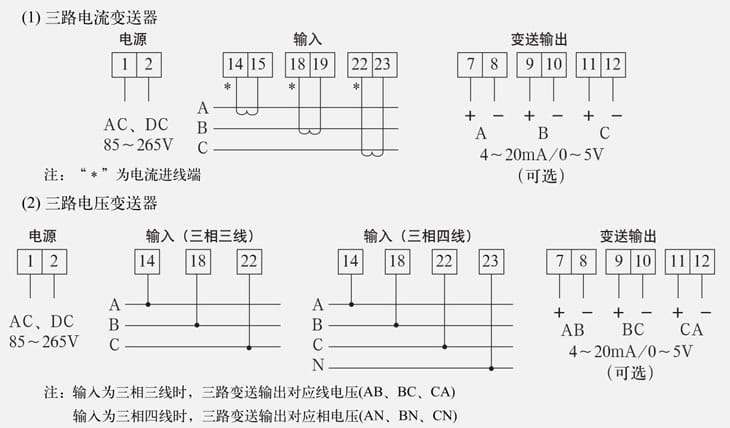

◆ 接線方式：
● 功 能：測量有功功率、無功功率，隔離變送輸出模擬信號。
● 產品規格：JD264P 三相有功功率變送器
JD264Q 三相無功功率變送器

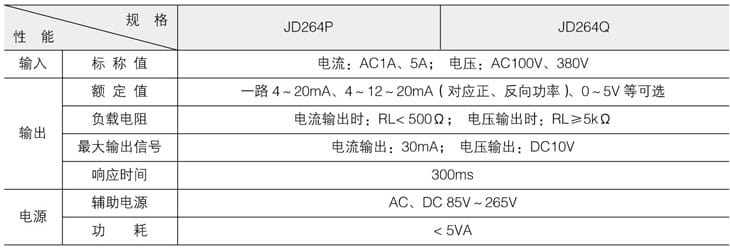

◆ 技術性能：
● 外形尺寸：見圖1.2
● 安裝方式：可固定安裝在35mm的標準導軌上。

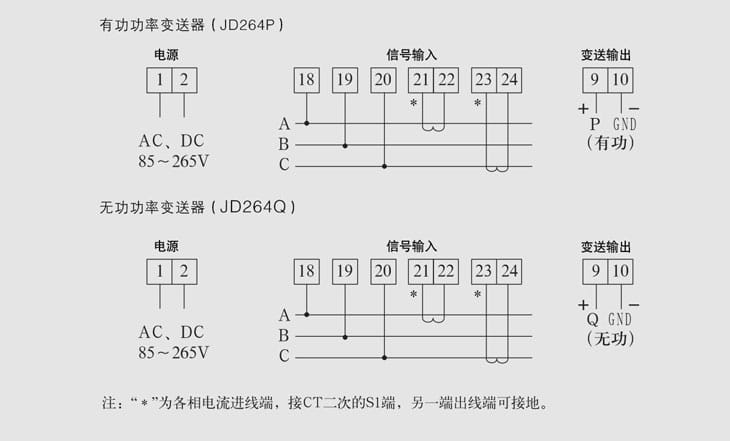

◆ 接線方式：
● 功 能：輸入三相電壓、電流信號，隔離變送輸出四路模擬量信號，對應有功功率、無功功率和其它電量可選。
● 產品規格：JD264PQ4 三相有功/無功功率組合變送器

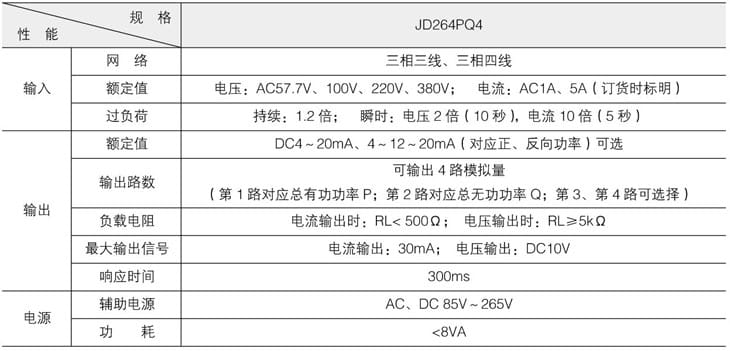

◆ 技術性能：
● 外形尺寸：見圖1.2
● 安裝方式：可固定安裝在35mm的標準導軌上。

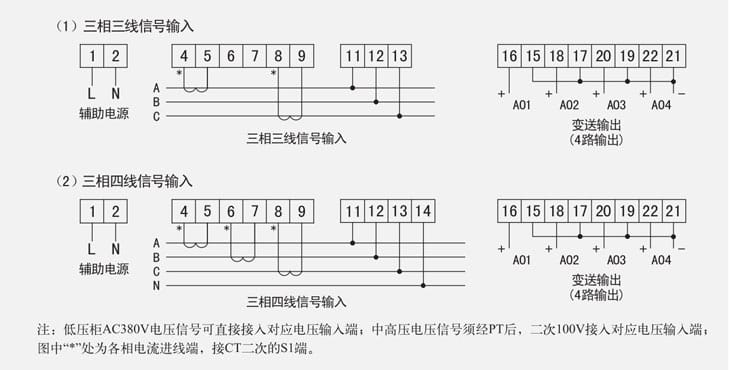

◆ 接線方式：
● 功 能：測量電網中的三相負載平衡的功率因數/功率因數角度，隔離輸出標準的電流信號。
● 產品規格：JD264H 功率因數變送器
JD264D 功率因數角度變送器
◆ 技術性能：
◆ 外形尺寸：

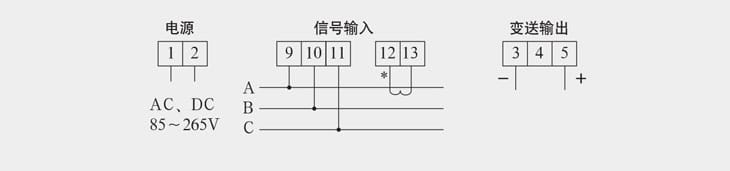

◆ 接線方式：
● 功 能：測量電網中的頻率并隔離變送輸出標準的電流信號。
● 產品規格：JD264F 頻率變送器

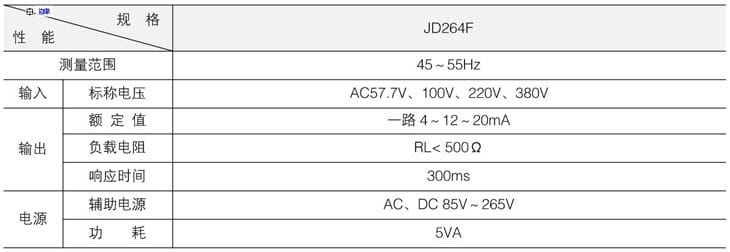

◆ 技術性能：

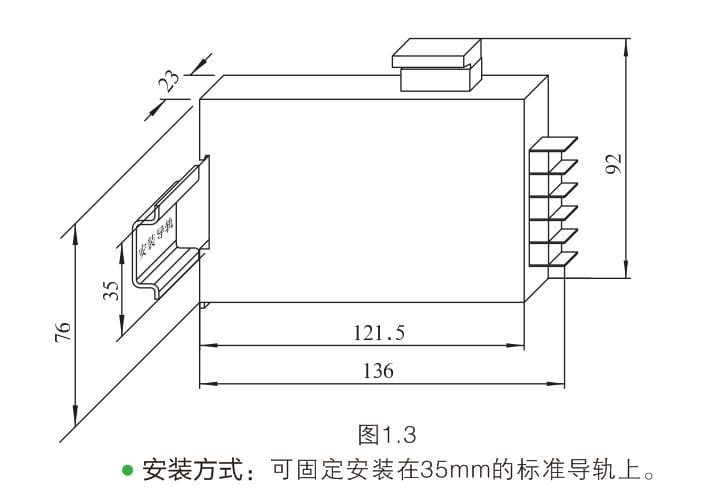

● 外形尺寸：見圖1.3
● 安裝方式：可固定安裝在35mm的標準導軌上。

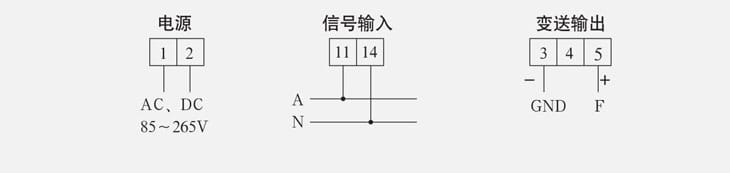

◆ 接線方式：

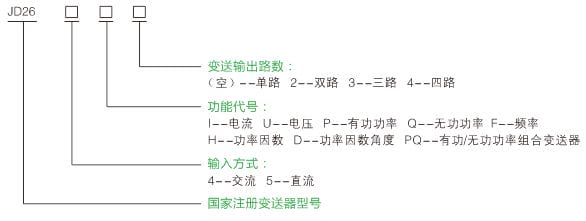

訂貨時請詳細寫明所需要產品的型號、輔助電源、輸入信號、輸出信號、接線方式、精度等級、訂貨數量等相關內容。
例1： 型 號：JD264I 電 源：AC 220V 輸入信號：AC 0～5A 輸出信號：DC 4～20mA 精度等級：0.5級 訂貨數量：20臺 | 例2： 型 號：JD264P 電 源：DC 220V 輸入信號：AC 100V 5A 輸出信號：DC 4～12～20mA（對應-866W～0～866W） 接線方式：三相三線 訂貨數量：5臺 |
