一、概 述

　　HC-CW系列無線測溫裝置采用前沿的Zigbee組網技術設計方案，利用HC-WX系列無線溫度傳感器實時測量高壓帶電體的溫度，可實現多點高壓帶電體溫度的集中監測。HC-WX系列無線溫度傳感器能夠?qū)崟r、精確地測量各高壓帶電體的溫度，并通過無線通信技術把溫度數據發送給無線測溫主機（HC-CW），主機對接收到的數據進行處理，當監測點溫度超過所設定的溫度值，發出報警并驅動報警觸點。測量值和內部參數值也可以通過RS485總線發送給后臺監控計算機，實現網絡化的溫度監測和預警。該系列產品具有低功耗、數據無線傳輸、精度高、響應速度快、安裝操作靈活、組網方便等優勢。產品廣泛適用于高壓開關柜內手車或隔離開關觸頭、母排接頭、電纜接頭處等需要溫度監測的地方，防止連接點發熱釀成事故，保證高壓設備能夠安全運行。

　　無線測溫是今后測溫裝置測溫技術的發展趨勢，是以后“無人看守變電站”測溫的主要途徑，該測溫技術與以往的熱電偶、熱電阻(精度不高，易受電磁場的干擾，傳感器材質為金屬導體，中高壓在線測溫有著非常大的安全隱患)或紅外測溫(工藝復雜價格高，溫度值會隨環境溫度、光照、灰塵的影響而變化，安裝復雜且受限制)相比有以下優點：

　?、?nbsp; 采用先進的數字化及無線傳輸技術，獨特的絕緣性能，使用方便經濟，接收到的溫度準確可靠，不會對一次設備產生任何干擾和影響，無需繁瑣的連線，系統安裝簡潔方便；

　?、?nbsp; 標準化設計，可方便擴展與其它系統互連，安裝靈活，從溫度信息采集到數據處理、顯示、通信組成系統，配置更為靈活；

　　③  高傳輸質量的前提下，采用低功耗設計；

　?、?nbsp; 無線測溫傳感器可選CT線圈取電式（無需更換電池），也可選電池式（電池供電5-6年），無線測溫傳感器本身具有極強的機械強度和電磁抗干擾能力。

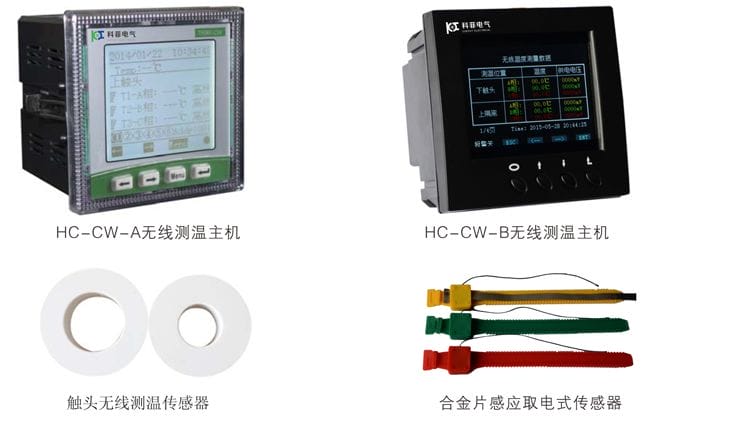

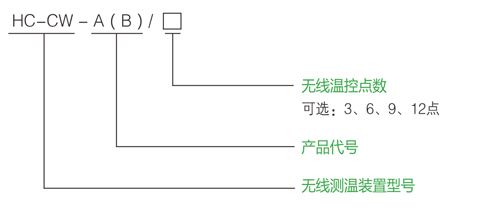

二、型號說明

三、功能特點

● 可同時在線監測12個電氣接點的溫度，采用LCD點陣液晶顯示，美觀大方；

● 可顯示當前日期、時間、環境溫度；

● 可顯示各個測溫通道狀態：正常、預警、報警、離線；

● 對應各個監測點可設置預警值、報警值、延時時間等參數；

● 監測溫度超過預警值，在屏幕上顯示該通道預警，預警不觸發無源輸出；

● 監測溫度超過報警值，在屏幕上顯示該通道報警，并觸發無源報警輸出；

● 標配1路RS485通訊接口，MODBUS協議，波特率：1200~19200可選；。

四、技術指標

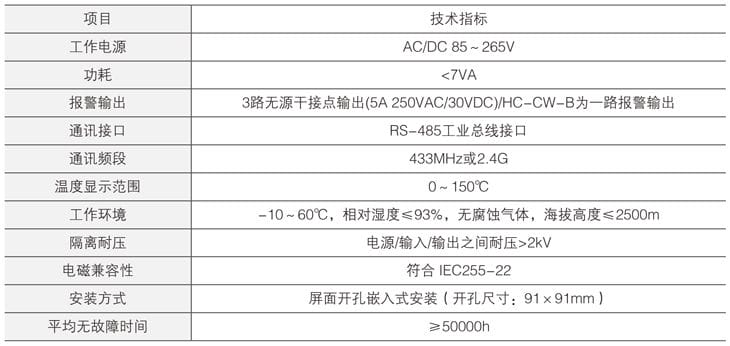

1、HC-CW無線測溫顯示裝置

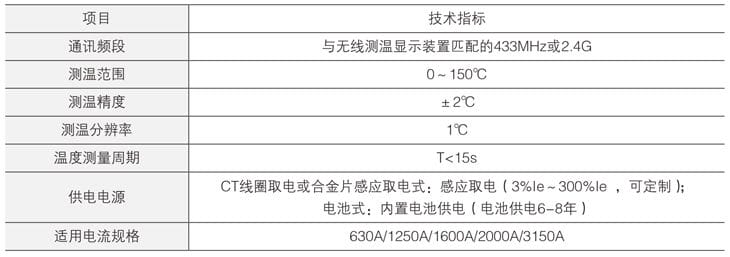

2、HC-WX測溫傳感器模塊

注：兩種無線測溫主機具體的功能特點及技術參數，請查看對應的產品說明書，或咨詢我司技術支持 (0551-65311056)。

五、安裝與接線

 1、HC-CW無線測溫顯示裝置主機外形尺寸：

HC-CW無線測溫顯示裝置安裝方法：

?。?）在固定的配電柜上，選擇合適的地方開一個91×91mm的安裝孔；

　（2）取出HC-CW無線測溫顯示裝置主機，取下安裝固定夾，將測溫主機從正面插入配電柜的安裝孔中；

?。?）卡上安裝固定夾即可。

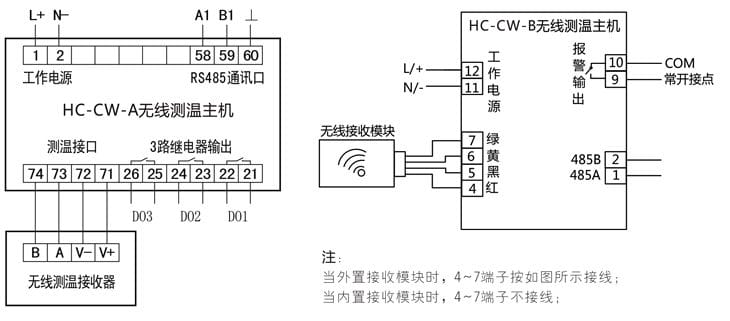

3、HC-CW無線測溫顯示裝置接線示意圖：（A/B兩種接線）

3、HC-WX無線測溫傳感器安裝方法：

每個無線溫度傳感器都有一個感溫點，傳感器測到的溫度就是該感溫點的溫度，若傳感器放置在空氣中，則測到的就是環境溫度。CT線圈取電式溫度傳感器的感溫點位于環形的內孔中部，為了準確測量物體表面的溫度，應保證傳感器的測溫面與被測物體的表面緊密接觸。

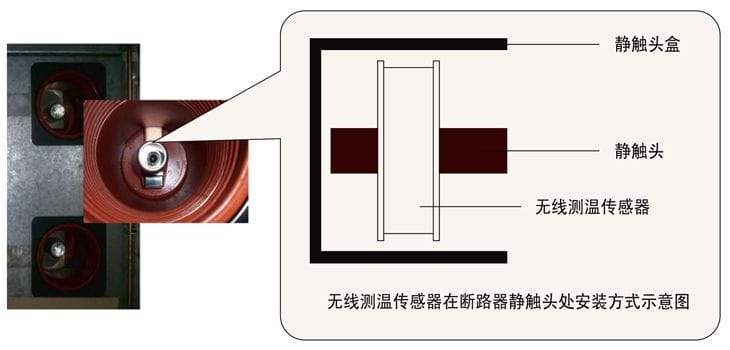

各測溫位置選用不同安裝方式的無線測溫傳感器，安裝方法也不同：斷路器手車上、下觸頭處一般選用圓環形傳感器（HC-WX1～HC-WX5，根據斷路器電流規格選口徑，具體見下面的表格），圓環傳感器套在手車的靜觸頭上，并推入觸頭盒底部；母排和電纜搭接頭處可選用內置電池式傳感器（有2種可選：螺栓安裝式無線測溫傳感器HC-WX6、表帶式無線測溫傳感器HC-WX7），HC-WX6傳感器鎖緊在連接點處的螺栓上即可；HC-WX7傳感器則用測溫傳感器上的自帶表帶，綁扎于母排、動觸頭等需要測溫的電氣接點附近。

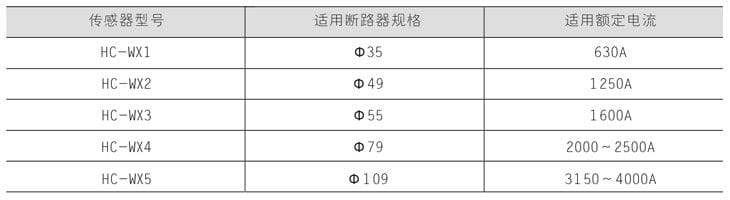

4、HC-WX圓環形無線測溫傳感器與手車靜觸頭的配合選擇

六、訂貨說明

訂貨時請注明所訂產品的具體型號及數量，并標清各測溫點的位置及安裝方式。

例：
